جرقه زن اسکانیا در موتورهای گازسوز باید تعداد سیلندر، ترتیب کویل‌ها، موقعیت دیسک تایمینگ و سیگنال سنسور دور را درست تشخیص دهد. در این آموزش نحوه بررسی و تبدیل تنظیمات جرقه‌زن Gill GS6 بین موتورهای ۵ و ۶ سیلندر اسکانیا را مرحله‌به‌مرحله توضیح می‌دهیم.

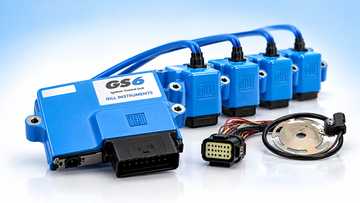

جرقه زن Gill GS6 روی موتور گازسوز اسکانیا چگونه کار می‌کند؟
GS6 برای موتورهای تا شش سیلندر طراحی شده و شش خروجی Coil A تا Coil F دارد. نرم‌افزار GillFire در صفحه Monitor پارامترهایی مانند دور موتور، زاویه جرقه BTDC، Coil Duration، Dwell، Rev Limit و Number of Coils را نمایش می‌دهد.
بنابراین در تبدیل جرقه زن اسکانیا از ۵ سیلندر به ۶ سیلندر یا بالعکس، فقط کم یا زیاد کردن یک کویل کافی نیست؛ تنظیم داخلی، ترتیب اتصال کویل‌ها و Timing Disc باید با موتور مقصد هماهنگ باشند.
قبل از تبدیل تنظیمات چه چیزهایی را بررسی کنیم؟
- مدل جرقه‌زن و نسخه نرم‌افزار GillFire
- تعداد کویل‌های نصب‌شده و سلامت سیم‌کشی
- نوع Timing Disc و جهت چرخش آن
- فاصله و قطب‌بندی Pickup یا EPS
- ترتیب احتراق واقعی موتور اسکانیا
- نسخه پشتیبان فایل Configuration فعلی
تبدیل جرقه زن ۵ سیلندر اسکانیا به ۶ سیلندر
۱. بررسی سخت‌افزار GS6
برای تبدیل به شش سیلندر، جرقه‌زن باید از خانواده GS6 باشد و خروجی ششم یعنی Coil F در دسته‌سیم در دسترس باشد. شش کویل سالم با قطب‌بندی صحیح باید نصب شوند.
۲. استفاده از Timing Disc مناسب
موتور شش سیلندر باید از دیسک تایمینگ متناسب با آرایش شش سیلندر استفاده کند. دیسک روی میل‌سوپاپ یا محوری با نصف سرعت میل‌لنگ نصب می‌شود. دیسک تنظیم‌شده برای پنج سیلندر را نباید صرفاً با فعال کردن کویل ششم روی موتور شش سیلندر استفاده کرد.
۳. تنظیم Number of Coils و Configuration
در GillFire وضعیت Number of Coils را در صفحه Monitor کنترل کنید. برای تبدیل واقعی، جرقه‌زن باید با Configuration صحیح شش سیلندر برنامه‌ریزی شود. مستند Gill نمایش تعداد کویل‌ها را توضیح می‌دهد اما تبدیل پنج به شش سیلندر را به‌عنوان یک گزینه ساده و مستقل تعریف نکرده است؛ بنابراین کانفیگ، دیسک و سخت‌افزار باید با هم تطبیق داده شوند.
۴. تطبیق Coil A تا Coil F با ترتیب احتراق
حروف A تا F الزاماً شماره سیلندر نیستند. هر خروجی باید بر اساس ترتیب احتراق واقعی همان موتور اسکانیا به سیلندر درست متصل شود. در این مرحله اتصال‌ها را حدس نزنید.
تبدیل جرقه زن ۶ سیلندر اسکانیا به ۵ سیلندر
در جهت عکس نیز فقط جدا کردن Coil F کافی نیست. جرقه‌زن باید کانفیگ پنج سیلندر را بشناسد و الگوی Timing Disc با این تنظیم هماهنگ باشد. پنج خروجی مورد استفاده باید بر اساس ترتیب احتراق موتور به پنج کویل متصل شوند و خروجی اضافی نباید وارد توالی جرقه شود.
اگر GS6 قبلاً روی موتور شش سیلندر کار کرده است، قبل از نصب روی موتور پنج سیلندر سه مورد را حتماً کنترل کنید: Configuration، Number of Coils در GillFire و نوع Timing Disc.
تنظیم Pickup و TDC سیلندر یک
طبق راهنمای Gill فاصله EPS یا Pickup تا پین‌های دیسک حدود ۱٫۵ میلی‌متر با تلرانس ±۰٫۲۵ میلی‌متر است. این سنسور القایی قطب‌دار است؛ اتصال معکوس می‌تواند باعث روشن نشدن موتور، خطای شدید تایمینگ یا Misfire شود.
برای Static Timing، موتور را روی نقطه مرگ بالای سیلندر ۱ در کورس احتراق قرار دهید و علامت TDC دیسک را با مرکز سنسور هم‌راستا کنید. پس از بستن، دیسک نباید در اثر لرزش جابه‌جا شود.
تست اولیه جرقه زن اسکانیا بعد از تغییر تنظیمات
تست نخست باید با گاز بسته انجام شود. با وصل برق، LED جرقه‌زن باید وضعیت تغذیه را نشان دهد. هنگام استارت، در صورت تشخیص درست Timing Disc، LED به حالت روشن ثابت می‌رود که نشانه Synchronised شدن سیستم است.
سپس استروب را به وایر سیلندر ۱ وصل کنید و زاویه واقعی جرقه را اندازه بگیرید. در راهنمای Gill مقدار استاندارد استارت ۵ درجه BTDC ذکر شده، اما اگر روی واحد شما نقشه دیگری برنامه‌ریزی شده باشد عدد واقعی می‌تواند متفاوت باشد. بعد از تأیید تایمینگ و ترتیب کویل‌ها، گاز باز و موتور روشن شود.
تنظیم آوانس در GillFire برای ژنراتور گازسوز اسکانیا
در بخش Ignition Mapping می‌توان منحنی آوانس را بر اساس دور موتور و در صورت فعال بودن Load Mapping بر اساس بار تنظیم کرد. برای ژنراتوری که با دور ثابت ۱۵۰۰ rpm کار می‌کند، نقاط اطراف دور کاری اهمیت ویژه دارند. عدد آوانس مناسب باید با توجه به نوع گاز، نسبت تراکم، بوست، دمای اگزوز و Knock تعیین شود و نباید یک عدد ثابت را برای همه موتورهای اسکانیا کپی کرد.
اگر مشکل فقط خطای مکانیکی نصب دیسک یا Pickup باشد، GillFire امکان Timing Correction محدود را دارد. تغییر کامل منحنی آوانس باید با دسترسی Advanced و اندازه‌گیری واقعی موتور انجام شود.
اشتباه‌های رایج در تبدیل ۵ و ۶ سیلندر
- فعال کردن کویل ششم بدون تغییر Configuration و دیسک تایمینگ
- جدا کردن یک کویل از سیستم شش سیلندر و تصور تبدیل خودکار به پنج سیلندر
- اتصال Coil A تا F بدون توجه به ترتیب احتراق واقعی
- برعکس بستن Pickup یا عبور کابل آن کنار وایرهای فشارقوی
- تنظیم آوانس فقط از روی صدا، بدون استروب و کنترل دمای اگزوز و Knock
- کپی نقشه آوانس یک موتور روی موتور دیگر بدون توجه به نوع گاز و شرایط کاری
چک‌لیست نهایی تبدیل جرقه زن Gill
- تطابق GS6 با تعداد سیلندر موتور
- نصب تعداد صحیح کویل و کنترل قطب‌بندی
- Timing Disc مناسب
- فاصله و قطب Pickup
- TDC سیلندر ۱ در کورس احتراق
- Configuration متناسب با تعداد سیلندر
- کنترل Number of Coils در GillFire
- تطبیق Coil A تا F با ترتیب احتراق
- استارت اولیه با گاز بسته و کنترل Synchronised
- کنترل با استروب و سپس تست زیر بار
جمع‌بندی
برای تبدیل تنظیم جرقه زن اسکانیا از ۵ به ۶ سیلندر یا ۶ به ۵ سیلندر، سه بخش باید هم‌زمان سازگار باشند: کانفیگ GillFire، تعداد و ترتیب کویل‌ها و Timing Disc/Pickup. تغییر فقط یکی از این سه بخش می‌تواند باعث Misfire، آوانس اشتباه یا داغ شدن شدید اگزوز شود.
پرسش‌های متداول درباره جرقه زن اسکانیا
آیا Gill GS6 را می‌توان روی موتور ۵ و ۶ سیلندر استفاده کرد؟
GS6 تا شش خروجی کویل دارد، اما استفاده روی هر موتور نیازمند کانفیگ، دیسک تایمینگ و ترتیب اتصال صحیح همان موتور است.
برای تبدیل ۶ سیلندر به ۵ سیلندر کافی است کویل ششم را جدا کنیم؟
خیر. تعداد کویل در تنظیمات، توالی جرقه و الگوی Timing Disc نیز باید با پنج سیلندر هماهنگ شوند.
چرا بعد از تبدیل باید با استروب کنترل کنیم؟
حتی با کانفیگ درست، خطای مکانیکی موقعیت دیسک یا Pickup می‌تواند زاویه واقعی جرقه را جابه‌جا کند. استروب کنترل مستقیم زاویه واقعی روی سیلندر ۱ را ممکن می‌کند.
مطالب مرتبط: راهنمای ژنراتور اسکانیا · راهنمای ژنراتور گازسوز · محاسبه توان ژنراتور · راهنمای انتخاب ژنراتور و مقایسه دیزل و گازسوز
این مقاله بر مبنای مستند فنی Gill GS4/GS6 و تجربه اجرایی تنظیم موتورهای گازسوز اسکانیا تهیه شده است. هرجا خود مستند Gill روش مستقیم تبدیل پنج و شش سیلندر را تعریف نکرده، الزام به استفاده از Configuration و Timing Disc متناسب به‌صورت صریح بیان شده است.
